全國服務熱線
18112840006
技術咨訊
退火爐應用于鋼錠低溫退火操作
時間: 2019-09-05 22:35:01
瀏覽次數：
退火爐應用于鋼錠低溫退火操作：在低溫狀態下將鋼錠置入爐中加熱到略低于Ac1的熱度維持適當的工夫，而后湍急結冰的熱解決工藝稱為低溫退火。

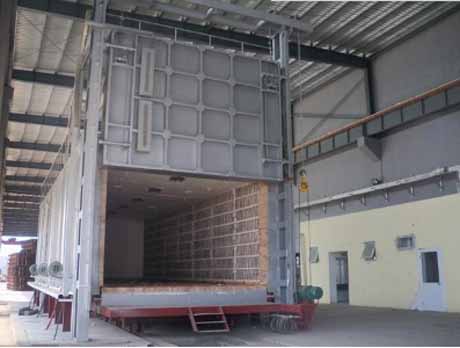

退火爐應用于鋼錠低溫退火操作：在低溫狀態下將鋼錠置入退火爐中加熱到略低于Ac1的熱度維持適當的工夫，而后湍急結冰的熱解決工藝稱為低溫退火，低溫退火由干沒有重結晶內中，聽以使不得使鋼的晶粒和組織細化，但卻能肅清或升高鋼中的內應力，升高硬 度，從而改善切割加工性能。低溫退火加熱工夫短，利潤低，而且鋼材名義氧化脫碳破財較少，因而在某些狀況下能夠取代全副退火或不全副退火。
鋼錠退火爐再結晶退火、旁邊退火〔硬化退火)、去應力退火等皆屬于低溫退火范圍。
鋼錠退火爐的低溫退火
低溫退火可升高鋼錠的硬度，肅清或升高鑄態應力，待別實用于淬透性高，用一般(全副退火及不全副退火)退火不易使其硬化的鋼錠口高淬透性鋼種在全副退火時，雖經比較湍急的結冰，鋼錠名義也不免產生貝氏體或馬氏體轉變，豈但使不得肅清應力，更不易于名義理清。采納低溫退火卻易于見到效果。
鋼錠的低溫退火加熱熱度為Ac1、以次20---30C。從實踐上講，取舍的熱度愈瀕臨Ac1時動機愈好，但在理論生年中往往因為熱度的穩定，使熱度略高于Ac1而產生全體奧氏體，使鋼錠名義硬度偏高，達不到硬化的目標。因而，對各族構造鋼、繃簧鋼及熱模鋼鋼錠常采納680--710C，而對高合金鋼常采納640---680C。鋼錠低溫退火時的加熱進度為100---200C/h;保鮮工夫r=8.5+Q/4，其中Q為裝爐量(t) 。由f沒有相變產生，退火的結冰進度正常可不受掌握，但也不宜過快，免得產生新的內應力。
鋼錠退火爐的低溫退火
低溫退火可升高鋼錠的硬度，肅清或升高鑄態應力，待別實用于淬透性高，用一般(全副退火及不全副退火)退火不易使其硬化的鋼錠口高淬透性鋼種在全副退火時，雖經比較湍急的結冰，鋼錠名義也不免產生貝氏體或馬氏體轉變，豈但使不得肅清應力，更不易于名義理清。采納低溫退火卻易于見到效果。
鋼錠的低溫退火加熱熱度為Ac1、以次20---30C。從實踐上講，取舍的熱度愈瀕臨Ac1時動機愈好，但在理論生年中往往因為熱度的穩定，使熱度略高于Ac1而產生全體奧氏體，使鋼錠名義硬度偏高，達不到硬化的目標。因而，對各族構造鋼、繃簧鋼及熱模鋼鋼錠常采納680--710C，而對高合金鋼常采納640---680C。鋼錠低溫退火時的加熱進度為100---200C/h;保鮮工夫r=8.5+Q/4，其中Q為裝爐量(t) 。由f沒有相變產生，退火的結冰進度正常可不受掌握，但也不宜過快，免得產生新的內應力。
上一篇：臺車爐電加熱冷頂工藝的重要之處
下一篇：臺車回火爐的主要部件介紹
Copyright ? 丹陽市電爐廠有限公司 版權所有 m.xinkedaxiaxian.cn
全國服務電話：18112840006 郵箱：18912840006@189.cn
公司地址：江蘇鎮江丹陽市開發區開發大道168號
臺車爐，回火爐，退火爐
